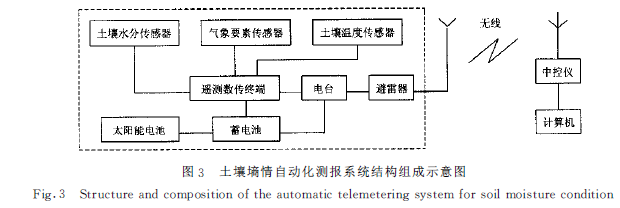

土壤墒情自动化测报系统结构（简称:无线墒情监测系统）简图如图3所示，系统由测站（前端采集数据）和中心控制室（系统程序总控）两大部分组成：测站为无人值守遥测站，一经安装完毕则无需人员管理，可定时（定时时间由用户根据实际需要选定）自动将采集到的各参数值，通过无线或有线方式传送至中心控制室；遥测站由多参数土壤墒情传感器、遥测数传终端、天馈线、蓄电池、太阳能电池板、避雷装置等设备组成。自动气象站用于记录影响作物生长和产量的标准气象参数，由气象数据采集控制器、230M无线数传电台、风速、风向传感器，气温、空气湿度、降雨量、地温、日照强度传感器、光伏电源系统、系统采集软件、安装支架等部分组成。自动气象站与田间管理控制计算机通过230M无线数传电台方式进行数据传输。中心控制室接收测站发来的数据，进行解码处理并存入相应的数据库中，以便进行数据查询和输出。

     系统的主要工作原理为土壤墒情传感器利用高频电信号测量土壤的电导与电容特性，得出土壤的含盐量与含水量。同时，土壤水分监测系统用电热调节器测量土壤的温度。系统由遥测数传终端实时采集土壤含水量、气象要素等参数，通过超短波无线电台传输至室内专用接收计算机进行处理，处理后的数据存储至服务器的数据库中，以备灌溉决策支持系统查询和调用。
